Dikdörtgen Konnektörler

J14 Serisi

J14 serisi dikdörtgen konnektörler, hem hızlı hem de sağlam bağlantı yapılmasını sağlayan çift kilit mekanizması (J14A, B, C, D, G, M, P) özelliğine sahiptir. Bu dikdörtgen konnektörler kaynak yerleştirmeli tasarlanmıştır. J14 serisi dikdörtgen konnektörler genellikle stratejik silah sistemlerini içeren savunma sistemlerinde, uzay sanayisinde uydu sistemlerinde, çeşitli elektronik enstrümanlarda, metrelerde ve kablo bağlantılarında kullanılır.

Teklif isteği için
PDF İndir
  • J14A: Hava sızdırmaz priz konnektör, sıradan fiş konnektörlü tipik takma sökme

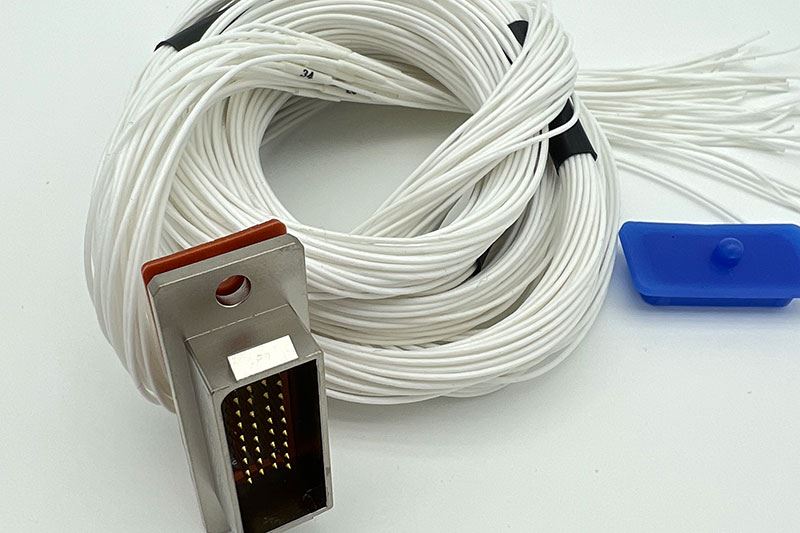

  • J14B: J14A'nin geliştirilmiş bir modelidir, yağmur geçirmez ve yoğun düzenli kontak özellikleri mevcuttur. Ayrıca J14B, uzunluğu ve spesifikasyonları müşterler tarafından belirlenen elektrik kablosuyla gelir.
  • J14E: Çift kilit mekanizması, yuvarlak köşeli kare gövde
  • J14F: Crimp kontaklı itme çekmeli (süngülü) konnektör
  • J14H: Çift kilitleme mekanizması kompakt tasarımı, yoğun pin düzenli, lehim kontak
  • J14P: 90° veya düz kablo girişli konnektör üzerinde vidalı ve lehim kontak
  • J14M: Düşük manyetik konnektör
  • Dikdörtgen Konnektörler
  • Dikdörtgen Konnektörler

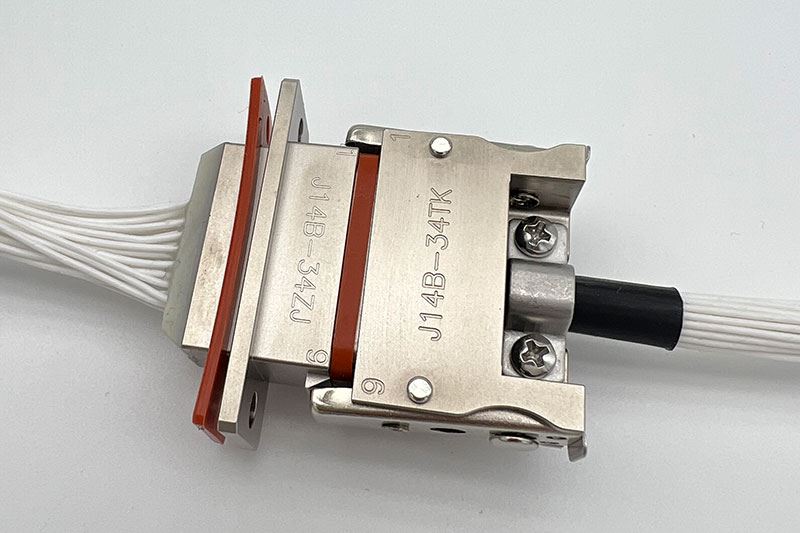

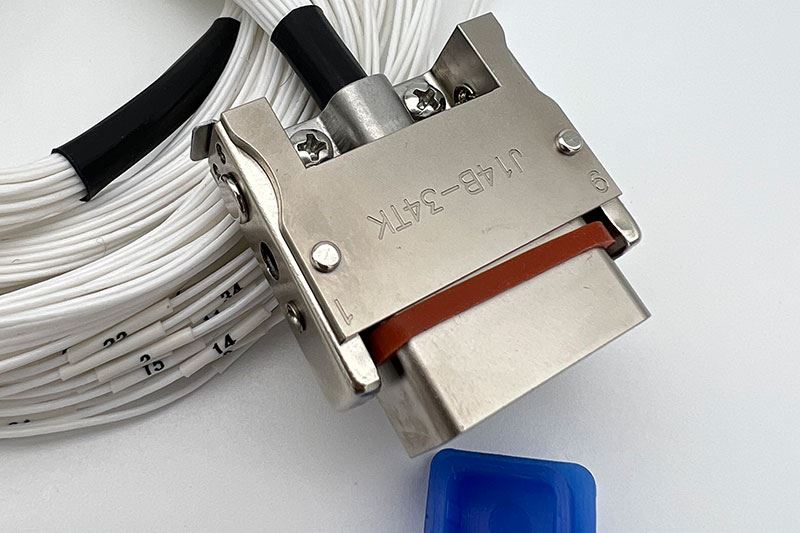

J14B-34TK
  • Dikdörtgen Konnektörler
  • Dikdörtgen Konnektörler

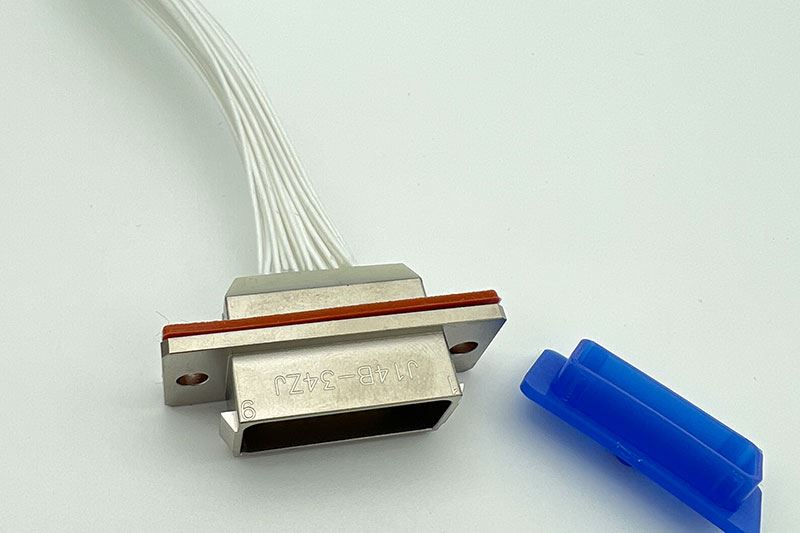

J14B-34ZJ
  • Dikdörtgen Konnektörler

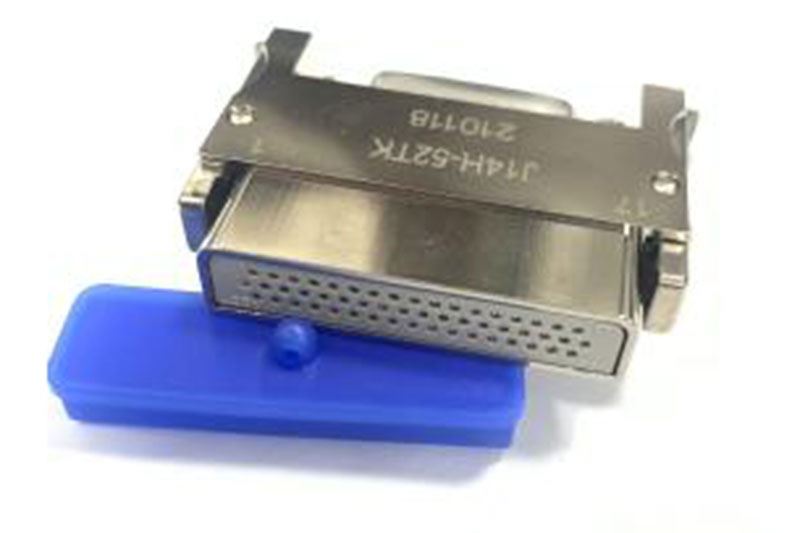

J14H-52TK
  • Dikdörtgen Konnektörler

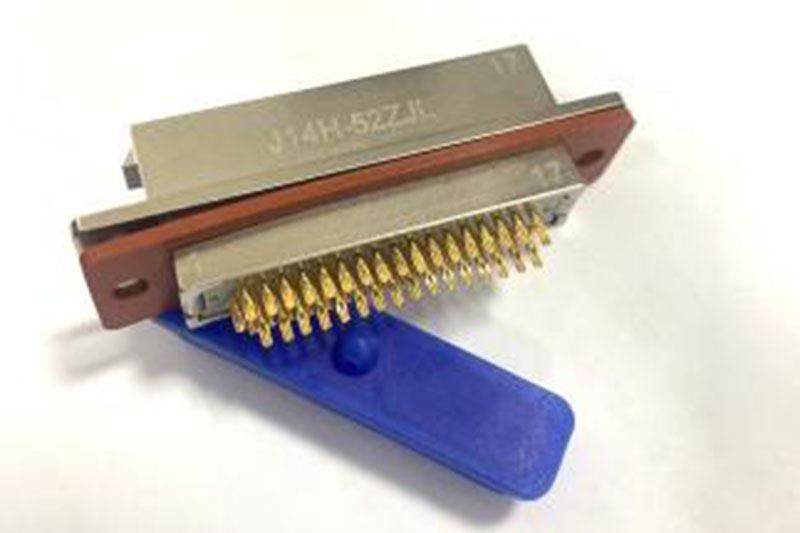

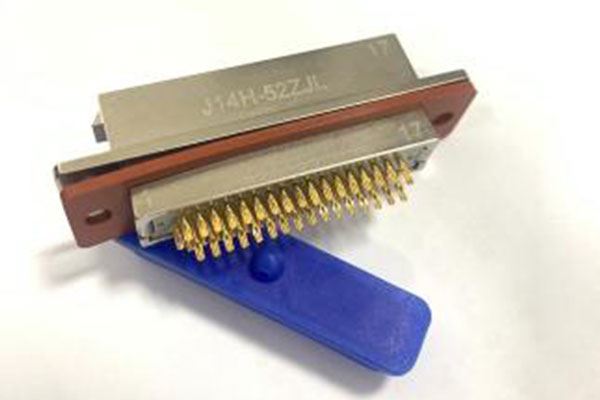

J14H-52ZJL
  • Dikdörtgen Konnektörler

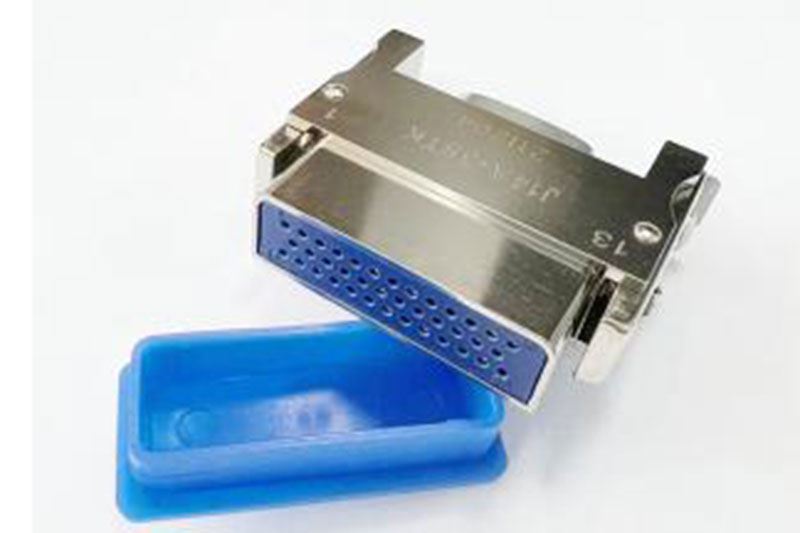

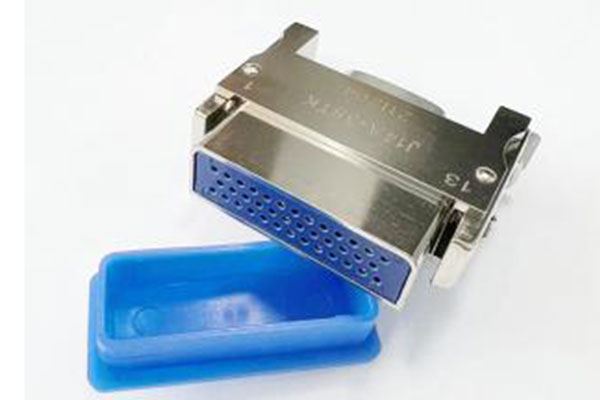

J14A-38TK
Ana Teknik Performansı
Elektrik Performansı
Anma Akım (A)
Kontak Çapı Ø mm 0.8 1 1.5
Anma Akım 3 5 10
Kontak Direnci (mΩ)
Kontak Çapı Ø mm 0.8 1 1.5
Hızlandırılmış Ömür Test Değeri 0.006 0.003
Hızlandırılmış Ömür Testi Sonrası 0.010 0.005
Yalıtım Direnci
Standart koşullar ≥2000m Ω
Yüksek sıcaklık derecesi koşulları ≥1000m Ω
Nem koşulları ≥20m Ω
Dayanma Direnci
Standart Koşullar 800V
Düşük Basınç Koşulları 250V
Çevresel Performansı
Çalışma Derecesi –55 °C ~+125 °C
Bağıl Nem 90%-95% (40±2°C)
Ortam Basıncı 101.3Kpa~1.33Pa
Sinüzoidal Titreşim Direnci Frekans: 10Hz~2000Hz
İvme: 196m /s2
Darbe Direnci 980m /s2
İvme Direnci 780 m /s2
Mekanik Ömrü 500 takma sökme döngüsü
Yetenekli bir Ar-Ge ekibine sahibiz bu sayede ihtiyaçlarınıza uygun çözümler üretebiliyoruz. Ürünlerimizin kalite kontrol standartlarına önem veriyoruz bu nedenle tüm ürünlerimiz sertifikasyonludur. Kaida olarak 30'dan fazla ülkeye ihraç yapıyoruz ve uluslararası bir üne sahibiz.
