Genel Bilgiler

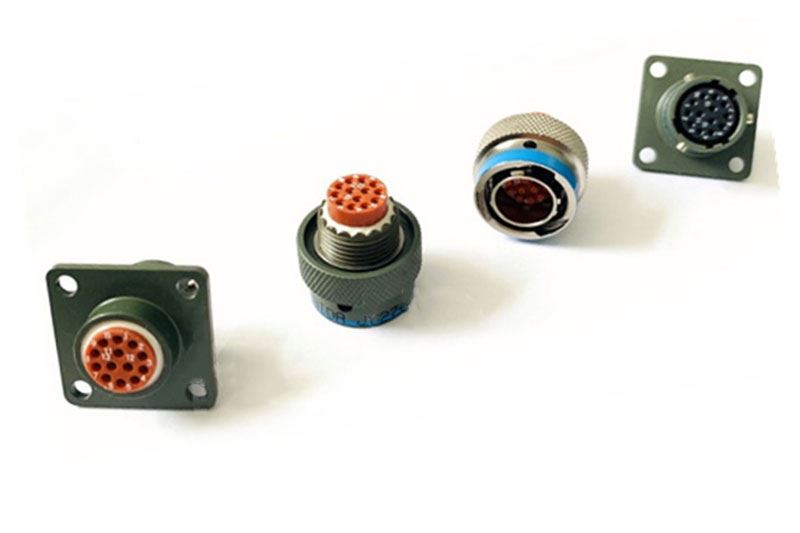

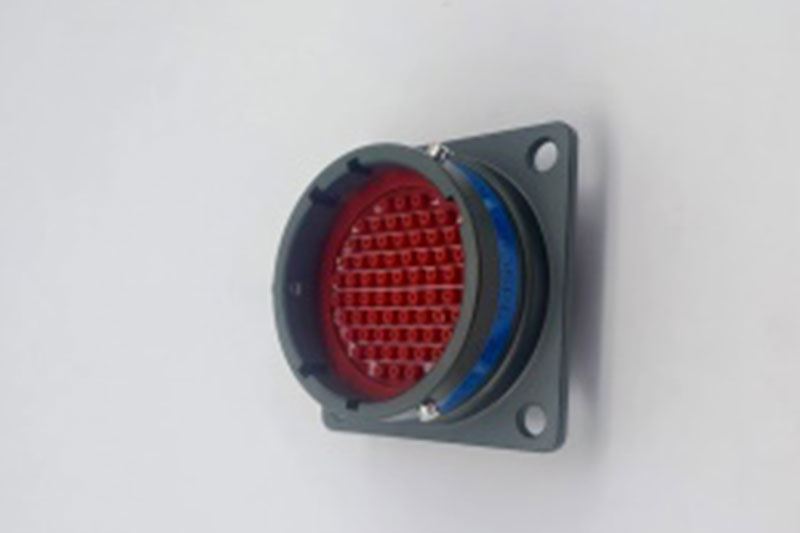

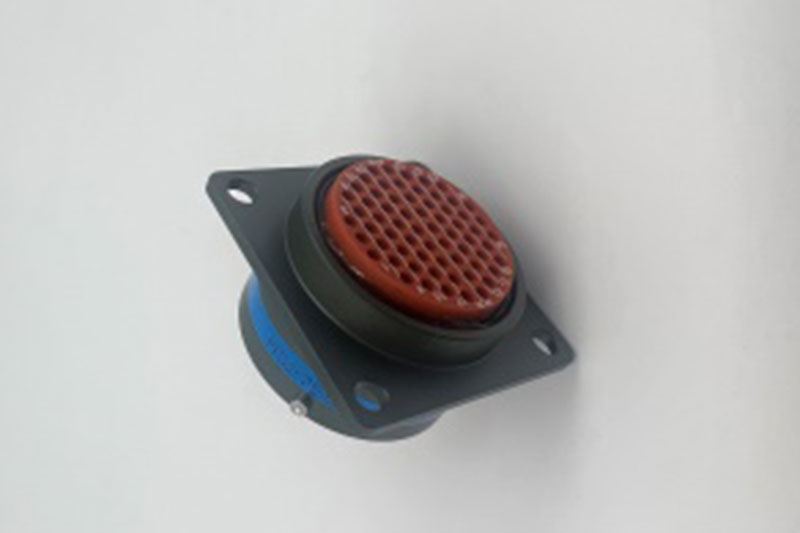

- Endüstriyel standartlardaki MIL-DTL-38999 II serisiyle uyumludur
- Bayonet bağlantı hızlı ve güvenli bağlantı sunar
- En küçük boyut, hafiflik ve D38999 serisi içinde en kısa gövde uzunluğu
- EMI/RFI koruma kabiliyetleri

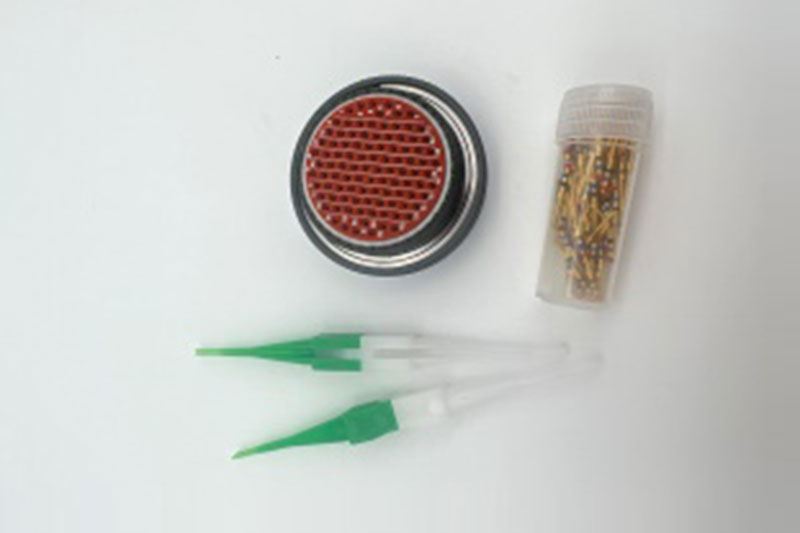

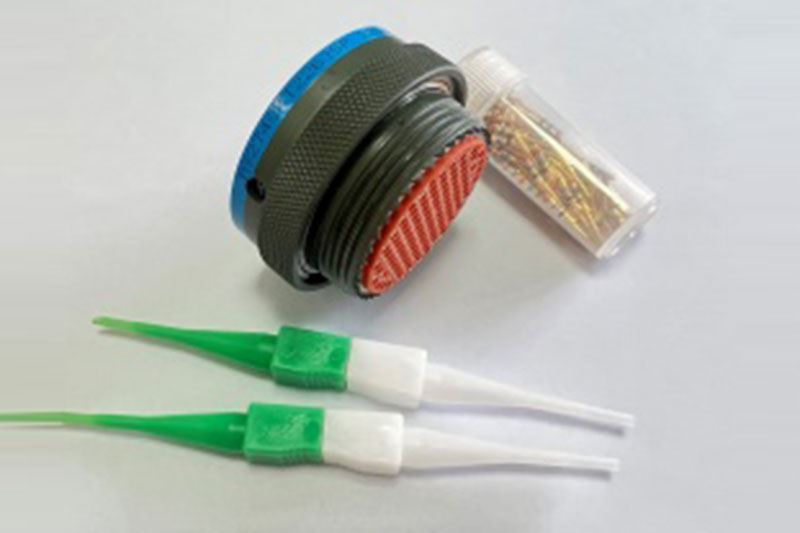

- Kolay kurulum için sökülebilir kontaklar, dar alanlarda sorunsuz hatalı eşleştirmeyi önler
Çevresel
Bu hafif konnektörler, düşük ve orta titreşimler, güçlü rüzgarlar, kum fırtınalar ve nem gibi çevresel koşullara direnç gösterecek şekilde tasarlanmıştır.
Ana Teknik Performansı
Mekanik Performansı
- Gövde materyalleri mevcuttur: Alüminyum alaşımlı, paslanmaz çelik
- Kaplama Seçenekleri:
- B Sınıfı: Kadmiyum kaplama
- E Sınıfı: Paslanmaz çelik pasifleştirme
- F Sınıfı: Akımsız Nikel Kaplama
- Kontak materyalleri: üst düzey iletim için altın kaplamalı bakır alaşım; crimp (krimp), leihm ve baskı devre kartı konfigürasyonları da mevcuttur.
- Mekanik ömrü: 500 takma sökme döngüsü
- Titreşim direnci: 1g²/Hz çoklu spektral güçle 100-1000Hz sıklığında rastgel titreşimlere dayanıklıdır
- Darbe direnci: 300g'ye kadar ivmeyle 3ms yarım sinüs dalgasının üstesinde gelir
Çevre performansı
- Sıcaklık derecesi aralığı: B sınıfı (-65 ˚C'den +175 ˚C'ye), E ve F sınıfı (-65 ˚C'den +200 ˚C'ye)
- Tuz sprey tez sonucu: B sınıfı (500 saat), E sınıfı (1000 s), F sınıfı (48 s)
- Yüksek Nem Direnci: 40 ˚C bağıl nemde %98'e kadar
- Çalışma yüksekliği: 30,480 metreye kadar
Elektrik Performansı
Kontak direnci ve akım kapasitesi
| Kontak Kimliği | Çap (mm) | Direnç (mΩ) | Akım (A) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
EMI koruma: 100MHz'den 1GHz'ye kadar 45dB minimum azaltma sunar
Dayanım gerilimi (V):
| Hizmet sınıfı | M | Ⅰ | Ⅱ |
| Deniz seviyesi | 1300 | 1800 | 2300 |
| 21000m | 800 | 1000 | 1000 |
- Yalıtım direnci: ≥5000MΩ normal koşullar altında, ≥100MΩ nem koşulları altında
- Gövdeden gövdeye devamlılık: B Sınıfı: ≤2.5mΩ, F Sınıfı: ≤1.0mΩ, E Sınıfı: ≤50mΩ
