Kaida'nın MIL-DTL-38999 I Serisi Konnektörleriyle Bağlantı Çözümlerinde Potansiyelin Üstüne Ulaşın

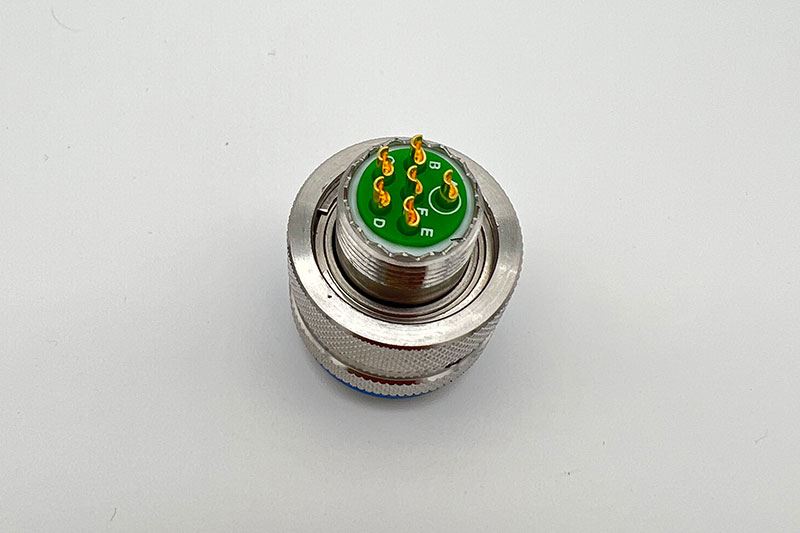

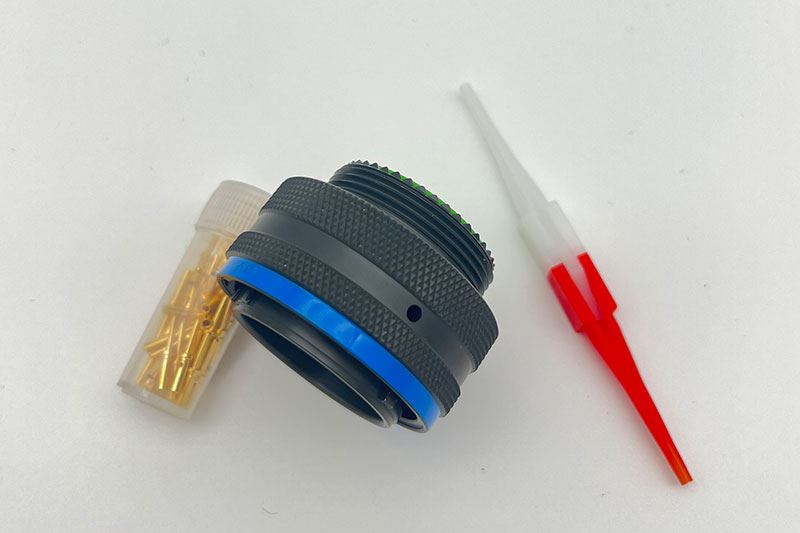

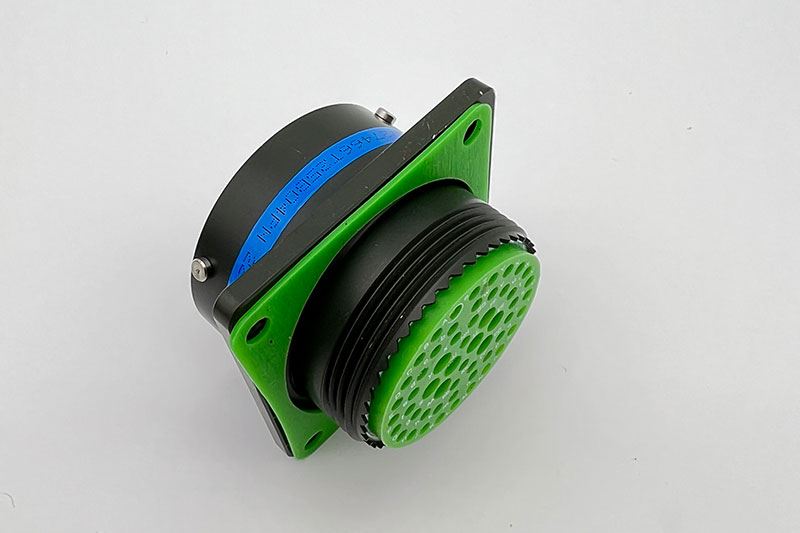

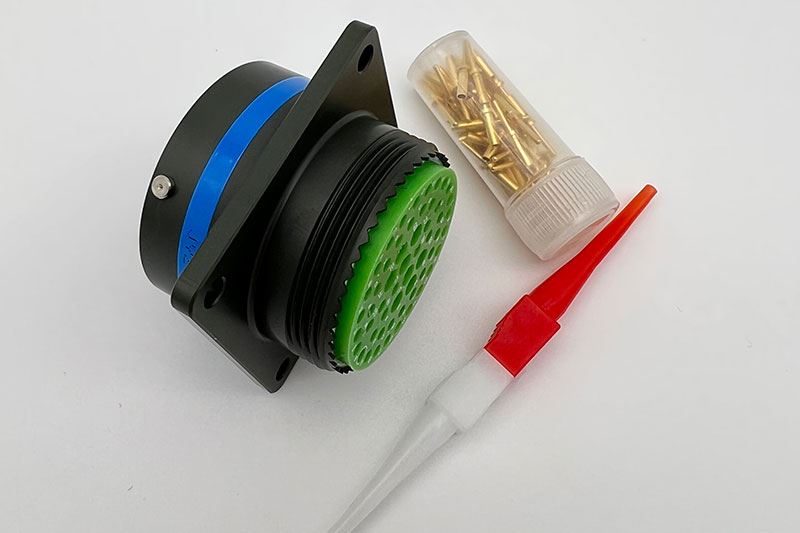

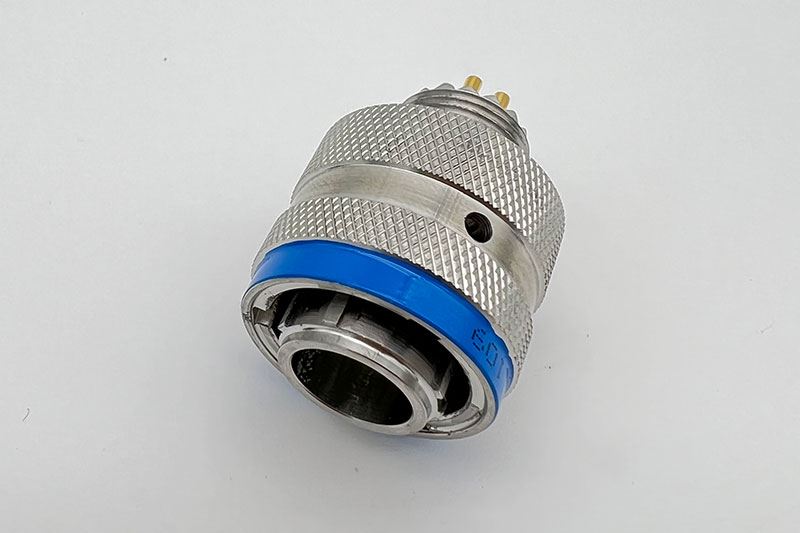

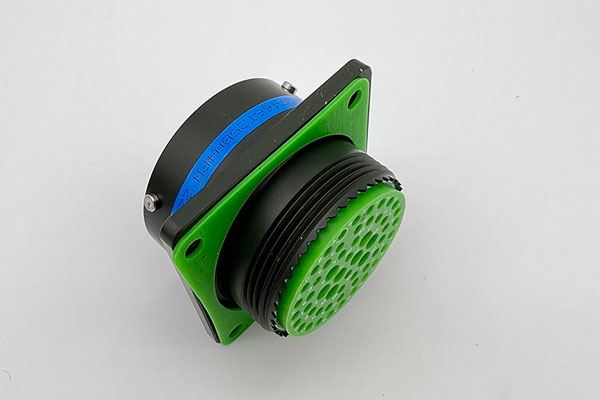

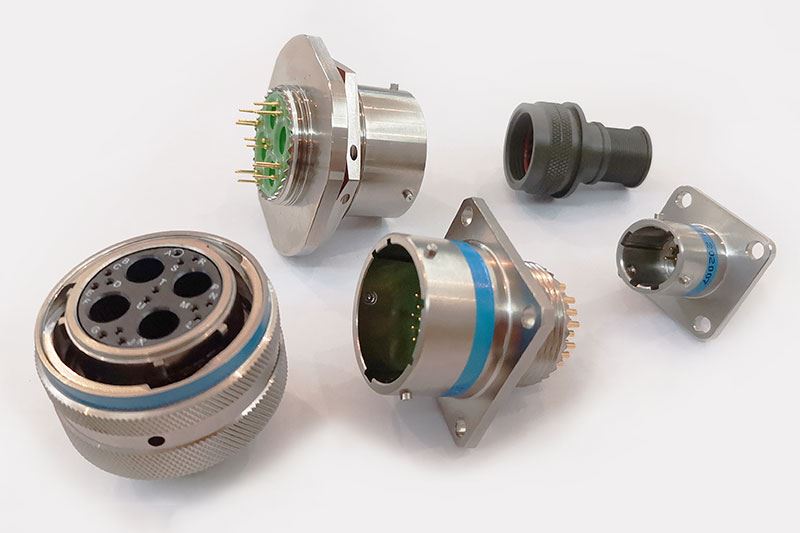

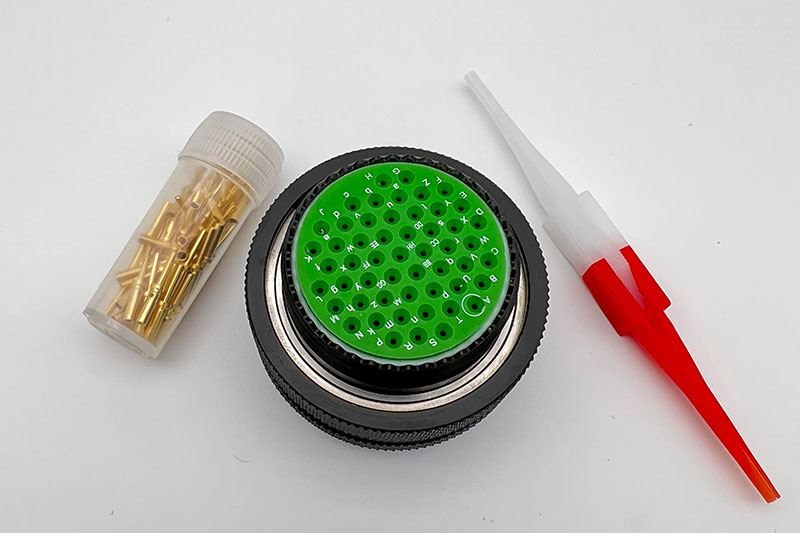

MIL-DTL-38999 I serisi dairesel konnektörler, askeri ve savunma sanayisinde iletimde kullanılan özel tasarlanmış ekipmanlardır. Bu askeri tip konnektörler, dayanıklılık gerektriren askeri araçlar, komünikasyon sistemleri ve diğer bağlantı uygulamaları için uygun yüksek sıkllıklı kontak aramjmanları sunar. Bu Askeri Tip (Mil-Spec) konnektörlerin, müşterilerimizin özel uygulama ihtiyaçlarına uygun çoklu priz montaj seçenekleri mevcuttur.
Dairesel Konnektör Uygulama Alanları
MIL-DTL-38999 I serisi dairesel konnektörlerimiz devre sinyal bağlantılarının kritik olduğu geniş uygulama alanlarında genellikle kullanılır.
Çevresel
MIL-DTL-38999 I serisi dairesel konnektörlerimiz, güçlü titreşim, kum fırtınaları ve yüksek nem gibi çeşiltli zorlu çevresel koşullara karşı dayanıklıdır ve ideal şekilde çalışmaya devam eder.
Mekanik Performansı
- Gövde için alüminyum alaşım, paslanmaz çelik ve titanyum alaşım gibi çeşitli materyal seçenekleri mevcuttur.
- izolatör bileşenler yüksek kalitede termoset ve termoplastik materyallerden zaatla yapılmıştır.
- Silikon kauçuk su geçirmez conta ve O-ringler etkin koruma sağlar.
- Spesifik gereksinimler için özelleştirilebilir kaplamalar: kadmiyum kaplama (B sınıfı), paslanmaz çelik pasifleştirme (E-sınıfı), akımsız nikel kaplama (F sınıfı), alüminyum alaşımlı mat kadmiyum kaplama (FT sınıfı) ve titanyum alaşımlı (TA sınıfı)
- Crimp, lehim ve baskı devre kartı konfigürasyonlarında altın kaplama bakır alaşımlı kontaklar mevcuttur.
- Etkileyici mekanik 500 sökme döngüsü ömrü
- 294m/s²'de sinüzoidal titreşim (10-2000Hz) ve 1g²/Hz çoklu spektral güçle rastgele titreşim (100-1000Hz) içeren titreşime dayanıklılık
- En yüksek 300g kadar ivmeyle 3ms yarım sinüs dalgasına karşı darbe direnci
Çevre performansı
- Sıcaklık derecesi aralığı: B sınıfı (-65 ˚C'den +175 ˚C'ye), E ve F sınıfı (-65 ˚C'den +200 ˚C'ye)
- Tuz sprey test sonuçları: B sınıfı (500 saat), E ve TA sınıfı (1000 s), F sınıfı (48/96 s), FT sınıfı (96 s)
- Yüksek Nem Direnci: %98'e kadar bağıl nemde
- Çalışma Yüksekliği: 30,480 metreye kadar
Elektrik Performansı
Kontak Direnci ve Akım Kapasitesi
| Kontak No. | Çap (mm) | Direnç (mΩ) | Akım (A) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
| 10# | Ø3.15 | ≤1.0 | 40 |
Müthiş koruma kapasitesi, 100MHz'den 1GHz'ye kadar 85dB ve 1GHz'den 10GHz'ye kadar 50dB minimum azaltma
Dayanım Gerilimi (V):
| Hizmet Sınıfı | M | N | I | II |
| Deniz seviyesi | 1300 | 1000 | 1800 | 2300 |
| 21000m | 800 | 600 | 1000 | 1000 |
- Normal koşullar altında 5000MΩ, nemli koşullar altında 100MΩ olmak üzere olağanüstü yalıtım direnci gösterir.
- Minimal gövdeden gövdeye direnç bağlantının sağlamlığı ve güvenilirliğini garanti eder: B sınıfı (≤2.5mΩ), F ve FT sınıfı (≤1.0mΩ), E ve TA sınıfı (≤50mΩ)
Diğer Performans
MIL-DTL-38999 I serisi dairesel konnektörler aynı zamanda neme, rutubete, tuz spreye, toza ve mantara karşı olağanüstü derecede dirençlidir.
