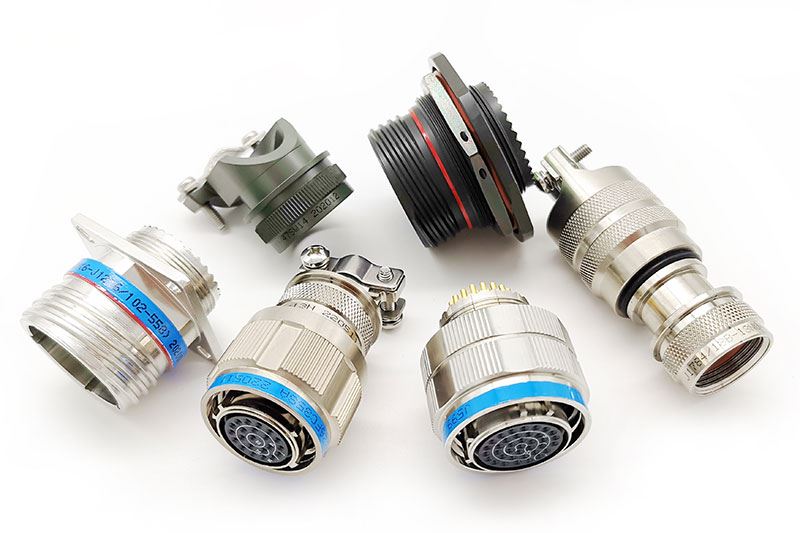

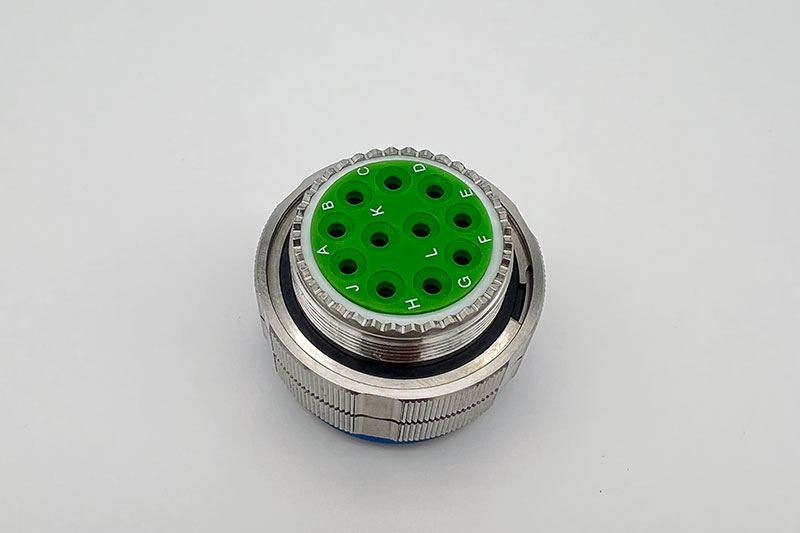

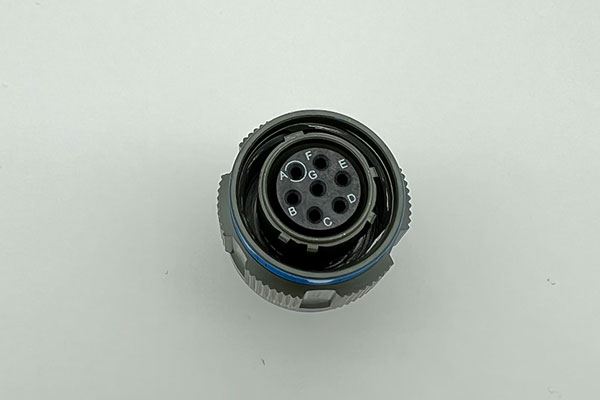

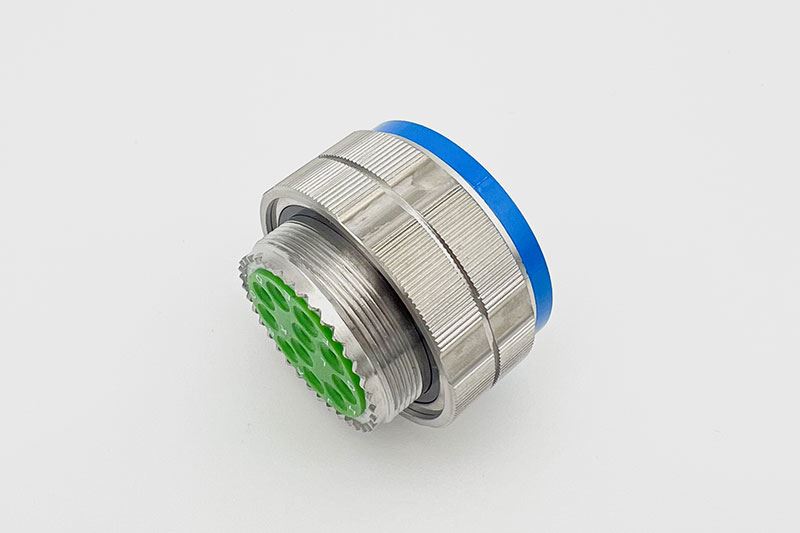

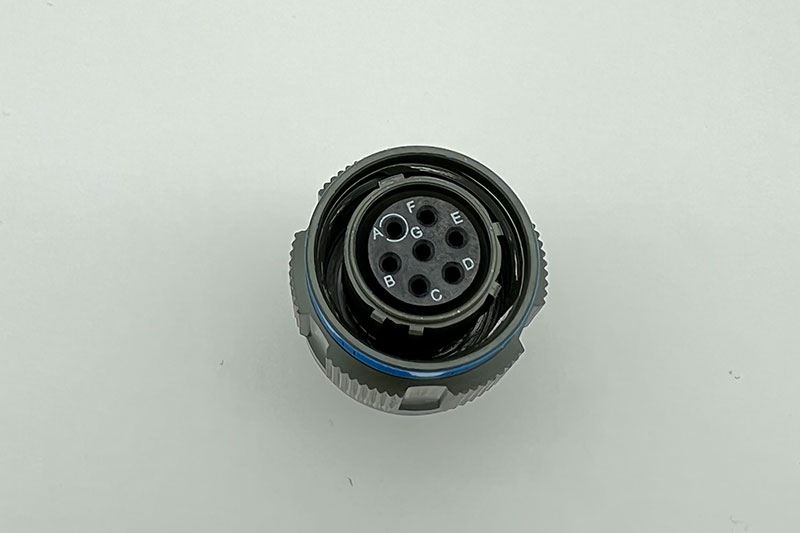

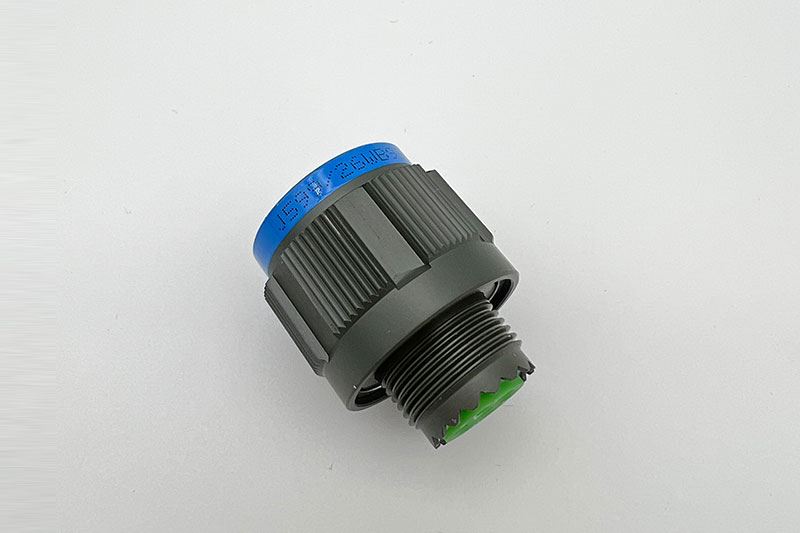

Gelişmiş MIL-DTL-38999 III serisi konnektörlerimiz MIL-DTL-38999 III serisi spesifikasyonlarıyla buluşacak şekilde tasarlanmıştır.
Genel Bilgiler
- MIL-DTL-38999 III Askeri tip serisi standart konnektörlerle uyumludur
- Gevşemeyi önleyici mekanizmasıyla üç dişli yapısı hızlı ve güvenli şekilde bağlantı yapılmasını sağlar.
- Kompakt boyutu, hafif tasarımı ve çoklu kontak yoğunluğu vardır
- Üstün EMI koruma kapasitesi vardır.
- Çıkarılabilir kontaklar kolay kurulum ve yanlış takılmayı önleyici özelliği pinlerin yamulmasını önler.
- Güçlü titreşimlere, güçlü rüzgarlara, kuma, suya ve neme karşı dayanıklı olacak şekilde tasarlanmıştır.
- 12# ve 16# kontak düzenleri fiber optik kontakları destekler
- 12#, 10# ve 8# kontat düzenleri koaksial ve kontakları destekler
Ana Teknik Performansı
Mekanik Performansı
- Gövde Materyalleri: Alüminyum alaşım, paslanmaz çelik, titanyum alaşım
- Yalıtım materyalleri: Termoset yada termoplastik
- Su geçirmezlik (sızdırmazlık) materyaller: Silikon kauçuk
- Kaplama Seçenekleri:
- W Sınıfı: Kadmiyum kaplama
- F Sınıfı: Akımsız nikel kaplama
- K Sınıfı: Paslanmaz çelik pasivasyon
- FT Sınıfı: mat kadmiyumlu alüminyum alaşım kaplama
- TA Sınıfı: Titanyum alaşım
- Kontak materyalleri: Altın kaplı bakır alaşım crimp (sıkma), lehim ve baskılı devre kartı (PCB) konfigürasyonları mevcuttur.
- Mekanik ömrü: 500 takma sökme döngüsü
- Darbeye direnci: en yüksek 300g'ye kadar ivmeyle kadar 3ms yarım sinüs dalgası
- Titreşim direnci:
- Sinüzoidal titreşim: Sıcaklık derecesi döngüsüyle 60g ve simüle edilmiş ekler (36 saat)
- Yüksek sıcaklık derecesinde rastgele titreşim: 100-1000Hz sıklık aralığı, 1g²/Hz güç spektral yoğunluğu, RMS değerine karşılık gelen 41.7g
- Ortam sıcaklığında rastgele titreşim: Sıklık aralığı 100-1000Hz, 5g²/Hz güç spektral yoğunluğu, RMS değerine karşılık gelen 49.5g
Çevresel Performans
- Sıcaklık aralığı:
- W Sınıf: -65°C'den +175°C'ye kadar
- F, K, FT, TA Sınıfı: -65°C'den +200°C'ye kadar
- Tuz testi (tuz sprey testi) sonucu:
- W Sınıfı: 500 saat
- K, TA sınıfı: 1000 s
- F Sınıfı: 48 s/96 s
- FT sınıfı: 96 s
- Sızdırmazlık: MIL-DTL-38999M düşük basınç gereksinimleri ile uyumludur
- Nem direnci: MIL-DTL-38999M göre 10 döngüyle 24 saat
- Sıvı direnci: çeşitli yakıt, soğutma ve solventlere direnci vardır.
Elektrik Performansı
Dayanma Gerilimi (V):
| Hizmet sınıfı | M | N | I | II |
| Deniz seviyesi | 1300 | 1000 | 1800 | 2300 |
| 21000m | 800 | 600 | 1000 | 1000 |
Not: farklı kontak düzenleri farklı çalışma seviyeleri, üst sağ köşede gözüken kontak düzen etiketi vardır.
Kontak direnci ve akım kapasitesi:
| Kontak ID | Çap (mm) | Direnç (mΩ) | Akım (A) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
| 10# | Ø3.15 | ≤1.0 | 40 |
- Yalıtım direnci: ≥5000MΩ normal koşullar altında (500VDC)
- Yalıtım direnci: ≥5000MΩ normal koşullar altında (500VDC)
- W sınıf: ≤2.5mΩ
- F, FT sınıf: ≤1.0mΩ
- K, TA sınıf: ≤10mΩ
- EMI koruma: 100MHz'den 1GHz'ye kadar (F sınıfı, W sınıfı) 85dB minimum azaltması
- EMI koruma: 1GHz'den 10GHz'ye kadar (CF Sınıfı), 50dB (W sınıfı) 65dB minimum azaltması
- 8# ikiz koaksial kontaklar: 0-20MHz bant genşliği sıklığı, 500VAC,125VAC at 21000 metre maksimum anma voltajı
- Voltaj düşmesi: 1A iç ve orta kontaklar ≤55mV, 12A'de dış kontaklar ≤75mV
