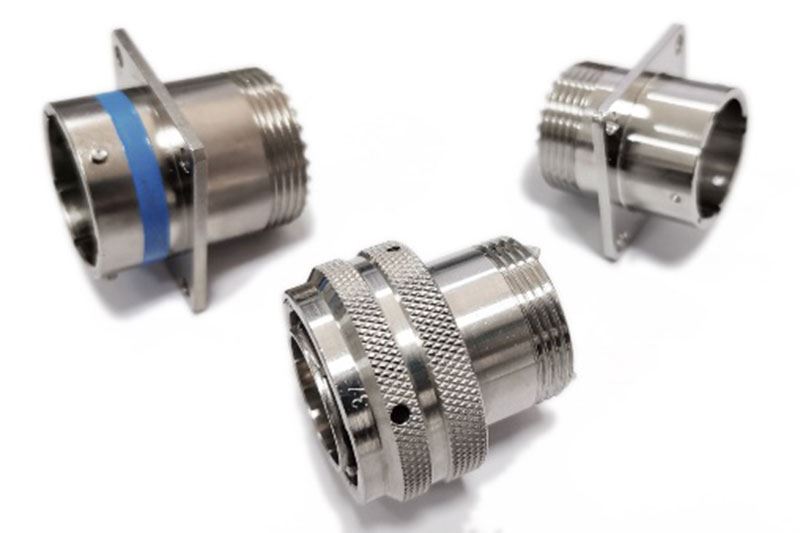

MIL-C-26482 II Serisi konnektörlerimiz özellikle çeşiştli cihazlarda sinyal ve güç iletimi yapması için tasarlanmıştır.
Çevresel koşullar
Konnektörlerimiz zorlu çevresel şartlar altında kesintisiz güç ve sinyal iletimini sağlayacak şekilde tasarlanmıştır. Neme, tuza, mantara, yağmura ve toza dirençli tasarımı sayesinde askeri ve sivil geniş uygulama alanında kullanılır.
Teklif isteği için
Özellikleri
MIL-C-26482 II serisi standarlarıyla uyumludur
Bayonet kilit hızlı ve güvenli bağlantı sağlar.
Sökülebilir altın kaplama kontakları vardır.
Yüksek kontak yoğunluğu etkili sinyal iletimini sağlar
RFI koruma elektro manyetik paraziti önler.
İçyüzeyi sızdırmazdır
Savunma Sanayisi, denizcilik, havacıılık, otomotiv, endüstriyel otomasyon gibi geniş yelpazedeki uygulama alanlarında kullanılır

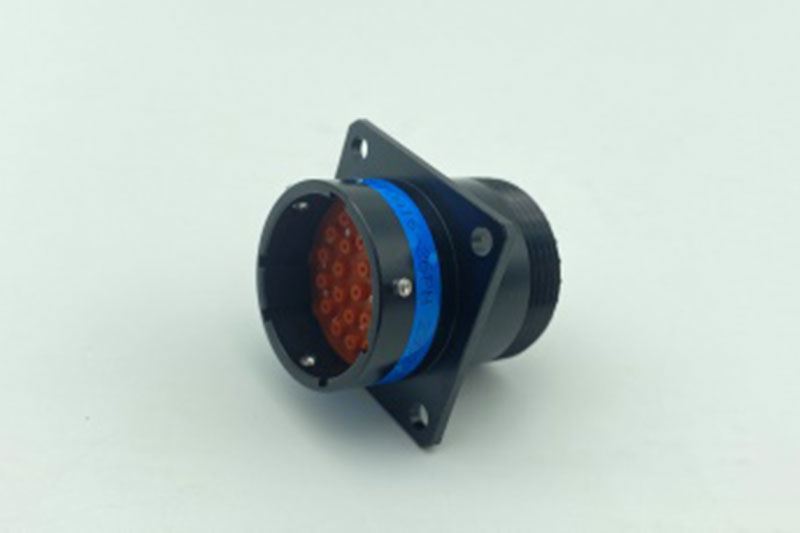

MS3470A16-26PN

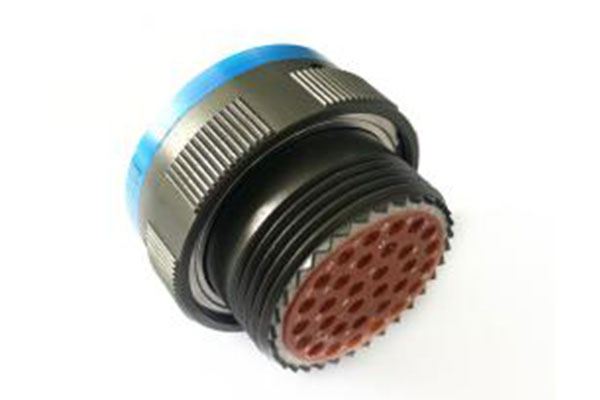

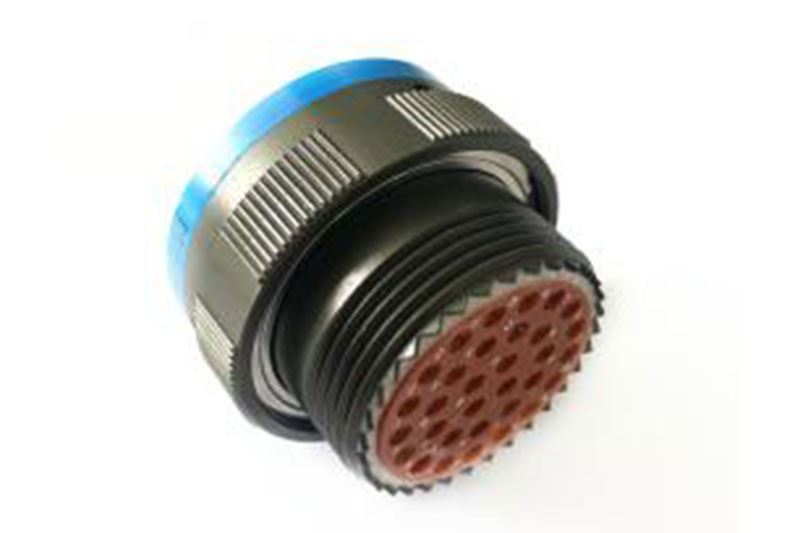

MS3476W18-32S
Ana Teknik Performans
Mekanik Performans
Gövde materyalleri: Alüminyum alaşım
Kaplama seçenekleri:
W Sınıfı: Zeytin yeşili kadmiyum kaplama, iletken gövde
L Sınıf: Akımsız Nikel Kaplama, iletken gövde
A Sınıfı: Siyah eloksal kaplama, iletken olmayan gövde
B Sınıfı: Kadmiyum zeytin yeşili kaplama, iletken gövde
S Sınıfı: Paslanmaz çelik pasivizasyonu, iletken gövde
BW Sınıfı: Kadmiyum zeytin yeşili kaplama, iletken gövde
Yalıtım malzemesi: Termoset plastik
Sızdırmazlık malzemesi: Silikon kauçuk
Kontak malzemesi: altın kaplama bakır alaşım, sökülebilir krimp kontaklar
Mekanik Ömür: 500 döngü (JY3475 korumalı fişler için 250 döngü)
Darbe direnci: 3ms yarım sinüs dalgası, 300g tepe ivmesi
Rastgele Titreşim Direnci: sıklık aralığı 10-2000Hz, güç s 1.0G²/Hz
Elektrik Performansı
Çalışma performansı ve dayanma gerilimi (V):
Hizmet sınıfı
Dayanma Gerilimi
Dayanma Gerilimi
I
II
I
II
Deniz seviyesi
600
1000
1500
2300
21336m
300
450
375
500
Not: Farklı kontak düzenlerinin farklı çalışma seviyler vardır ve sağ üst köşede kontak düzen etiketi görülür.
Kontak direnci ve akım kapasitesi:
Kontak ID
Çap (mm)
Direnç (mΩ)
Akım (A)
20#
Ø1.00
≤5
7.5
16#
Ø1.60
≤2.5
13
12#
Ø2.40
≤1.5
23
Yalıtım direnci: 25˚C'de ≥ 5000MΩ ve 200˚C'de ≥ 500MΩ
Çevresel Performansı
Çalışma derecesi: -55˚C2'den +175˚C'ye (W sınıf), -55˚C'den +200˚C'ye (L sınıf, A sınıf, S sınıfı)
Sıvı direnci: Havacılık yakıtları, soğutma yağı, yağlama yağı ve 12 tür (L sınıfı) sıvıya karşı direnci vardır.
